今天難得不寫Android，來寫點Arduino吧XD

本篇要來寫Arduino中的BLE(低功耗藍牙)的開發

我之所以會寫這篇不是因為我突然想轉行當韌體工程師了(」°ﾛ°)｣

而是這樣的

我之前有在這篇網誌中發文寫關於在Android中的低功耗藍牙(BLE)的一個開發

在這裡

->碼農日常-『Android studio』Android 低功耗藍牙藍芽BLE (上)

->碼農日常-『Android studio』Android 低功耗藍牙藍芽BLE (下)

那我記得這篇是在2020的五月左右發文的，那麼也得到了不錯的迴響...嗎？Σ(゜゜)

對，的確留言率比其他的文章多

但是...我發現了一個問題，那就是

我發現，那篇文章根本就沒什麼幫助到人！！！

對，我覺得那篇文章應該只是關鍵字吃得不錯而已，但是那文章的程式碼寫得之亂齁簡直我自己都不想看

而且還有一點就是，那篇文章並沒有很好地講述如何收發藍芽資訊！！

原因有二

1. 我當時買的藍牙設備是別人做的模組，我不知道要傳什麼Protocol他才會回我資訊

2. 當時我自己都一隻半解，所以寫得爛

也因此我痛定思痛，這次決定除了把當時的程式碼翻新之外，這次我一併把硬體也自己寫

Okay，感謝各位聽我反省(鞠躬..)

那麼，廢言母需過多，開始吧

Github

->https://github.com/thumbb13555/Arduino_BLE

1. 材料

我特別為了這一篇文章，跑去台中電子街買了材料(我手上連arduino都沒有QQ)

那這次我準備了

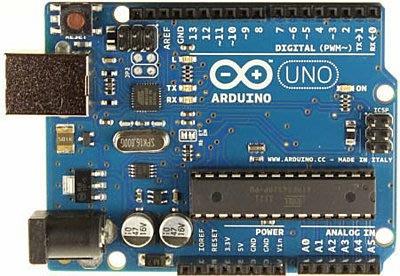

Arduino Uno開發板 $390

藍牙 BLE模組CC2540 $110

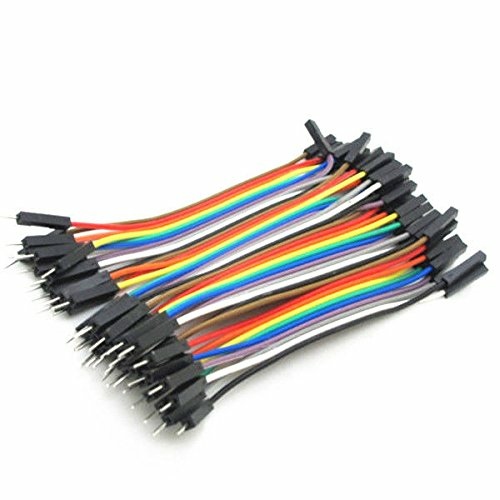

杜邦線線材一包 $50

這些東西我是下班去實體店買的，所以或許比較貴

如果網購的話會比較便宜喔！(・ωｰ)～☆

2. 接線圖

OK，接著接線

首先藍牙模組有四個部分要接，分別是

VCC、GND、TXD、RXD這四個(START跟EN不用接)

請參考下圖

而接線如下

(備註...我圖畫錯了，我的TX是接3、RX是接4)

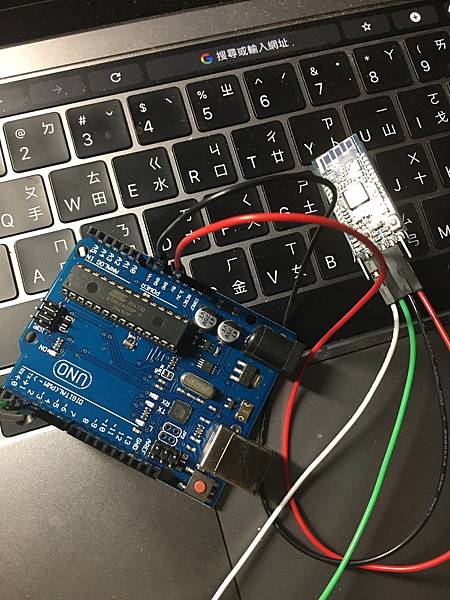

接線完成

3. 程式碼

其實也沒什麼重點

功能很簡單，就是如果接收到"on"的字串，並回傳"Has on"，並點亮14腳位

收到"off"熄滅，回傳"Has off"

如果收到其他字串一律回答"Hi there"

4. 實測

實測中，我是用這個APP的Android版，建議各位也可以去下載喔

nRF Connect for Mobile

Android 版

https://play.google.com/store/apps/details?id=no.nordicsemi.android.mcp&hl=zh_TW

IOS 版

https://apps.apple.com/tw/app/nrf-connect/id1054362403

實測結果

Emmm相較於其他文章，這篇寫得算比較簡陋了

畢竟我這篇文章的存在用意就是為接下來的文章做準備

所以很遺憾..太難的東西我真的沒有空去寫(你真的不會看過有人是直接從韌體到軟體都寫的....)

看完本文後，還請繼續閱讀...

->碼農日常-『Android studio』Android 低功耗藍牙藍芽BLE (上)

->碼農日常-『Android studio』Android 低功耗藍牙藍芽BLE (下)
