這篇我再來寫一個客製化View的應用

客製化視圖(Custom View) ，又有人稱為畫布(Canvas)

反正這種東西喔就像92共識一樣，自己說了算( ･ὢ･ )

Okay那姑且叫他是Canvas，這個東西是所有UI元件的基礎

簡單來說就是提供你一個畫布，然後你想對他畫什麼、做什麼都隨便你用(前提是你要會寫XD)

我這篇部落格之前有寫過一篇"畫儀表盤"的文章，其應用就是這個

-> 碼農日常-『Android studio』簡單地教你實現在Android畫一個弧形儀表盤

那今天的文章我就一樣來應用Canvas，來完成一個塗鴉板

功能如下

Github在此

-> https://github.com/thumbb13555/CanvasPointDrawer

開始(´◑ω◐`)

1. 專案結構&介面

這次的專案基本如下

截圖 2020-12-19 下午11.50.01

Main我想應該不用多講，就是我們的主要控制項

而今天的重點是MyCanvasView.java這個檔案

基本上這個檔案可以理解為我們"畫布"的元件本身

而這次要載入的圖片也就是那張名為aaaaa.jpg的迷因圖โ๏∀๏ใ

就是這張啦↓

aaaaa

說真的放這個沒什麼特別的意義啦==''

就是今天我在跟我弟連絡的時候他莫名其妙傳了一張這個給我

我當時正在Coding, 所以就直接放上來了XDDD

這個圖檔也可以從上面下載噢(･ω･)b

那麼，我們先來把MyCanvasView.java創起來吧

創好這個檔案後，可以先輸入以下內容

public class MyCanvasView extends View {

    Context context;
    private Paint   mBitmapPaint;
    private Bitmap mBitmap,background;
    private Canvas  mCanvas;
    //畫筆
    private Path mPath;

    private Paint circlePaint,mPaint;
    private Path circlePath;
    //暫存使用者手指的X,Y座標
    private float mX, mY;
    private static final float TOUCH_TOLERANCE = 4;


    public MyCanvasView(Context context, @Nullable AttributeSet attrs) {
        super(context, attrs);
        this.context = context;

        mPath = new Path();
        mBitmapPaint = new Paint(Paint.DITHER_FLAG);
        //畫點選畫面時顯示的圈圈
        circlePaint = new Paint();
        circlePath = new Path();
        circlePaint.setAntiAlias(true);
        circlePaint.setColor(Color.BLACK);
        circlePaint.setStyle(Paint.Style.STROKE);
        circlePaint.setStrokeJoin(Paint.Join.MITER);
        circlePaint.setStrokeWidth(4f);

        //繪製線條
        mPaint = new Paint();
        mPaint.setAntiAlias(true);
        mPaint.setDither(true);
        mPaint.setColor(Color.GREEN);
        mPaint.setStyle(Paint.Style.STROKE);
        mPaint.setStrokeJoin(Paint.Join.ROUND);
        mPaint.setStrokeCap(Paint.Cap.ROUND);
        mPaint.setStrokeWidth(12);

        background = BitmapFactory.decodeResource(getResources(),R.drawable.aaaaa);

    }

這個地方我還沒把別的東西寫上去

目前就先把一些可以先設定好的東西先設定起來

再來就是切記⚠️

粉底白字的public記得要加入喔！！

再來來到activity_main.xml

把介面先寫好吧ʕ￫ᴥ￩ʔ

activity_main.xml

Screenshot_1608393846

<?xml version="1.0" encoding="utf-8"?>
<androidx.constraintlayout.widget.ConstraintLayout xmlns:android="http://schemas.android.com/apk/res/android"
    xmlns:app="http://schemas.android.com/apk/res-auto"
    xmlns:tools="http://schemas.android.com/tools"
    android:layout_width="match_parent"
    android:layout_height="match_parent"
    tools:context=".MainActivity"
    android:background="@color/colorAccent"
    >

    <com.jetec.canvaspointdrawer.MyCanvasView
        android:id="@+id/myCanvasView"
        android:layout_width="0dp"
        android:layout_height="0dp"
        android:background="@android:color/white"
        app:layout_constraintBottom_toTopOf="@+id/guideline"
        app:layout_constraintEnd_toEndOf="parent"
        app:layout_constraintStart_toStartOf="parent"
        app:layout_constraintTop_toTopOf="parent" />

    <androidx.constraintlayout.widget.Guideline
        android:id="@+id/guideline"
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:orientation="horizontal"
        app:layout_constraintGuide_percent="0.8" />

    <Button
        android:id="@+id/button_Clear"
        android:layout_width="0dp"
        android:layout_height="wrap_content"
        android:layout_marginStart="16dp"
        android:layout_marginEnd="16dp"
        android:layout_marginBottom="16dp"
        android:text="清除"
        app:layout_constraintBottom_toBottomOf="parent"
        app:layout_constraintEnd_toEndOf="parent"
        app:layout_constraintStart_toStartOf="parent"
        app:layout_constraintTop_toBottomOf="@+id/button_Red" />

    <Button
        android:id="@+id/button_Blue"
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:layout_marginEnd="16dp"
        android:text="藍色"
        app:layout_constraintEnd_toEndOf="parent"
        app:layout_constraintTop_toTopOf="@+id/guideline" />

    <Button
        android:id="@+id/button_Red"
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:text="紅色"
        app:layout_constraintEnd_toStartOf="@+id/button_Blue"
        app:layout_constraintStart_toEndOf="@+id/button_Green"
        app:layout_constraintTop_toBottomOf="@+id/myCanvasView" />

    <Button
        android:id="@+id/button_Green"
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:layout_marginStart="16dp"
        android:text="綠色"
        app:layout_constraintStart_toStartOf="parent"
        app:layout_constraintTop_toTopOf="@+id/guideline" />


</androidx.constraintlayout.widget.ConstraintLayout>

整體來說並沒有什麼要特別在意的地方

唯一要注意的事就是粉底白字的部分

這個部分就是剛才我們用MyCanvasView.java寫出來的喔！

這時候可以先執行一次看看，那張迷因圖應該就會出現囉:D

2. 撰寫MyCanvasView.java

首先請先加入三個複寫，分別是

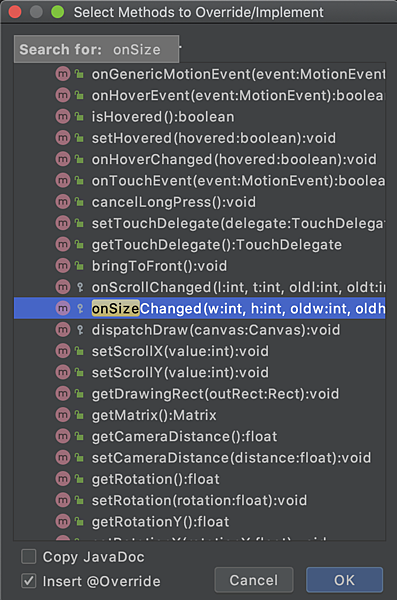

onSizeChanged()

截圖 2020-12-20 上午12.12.41

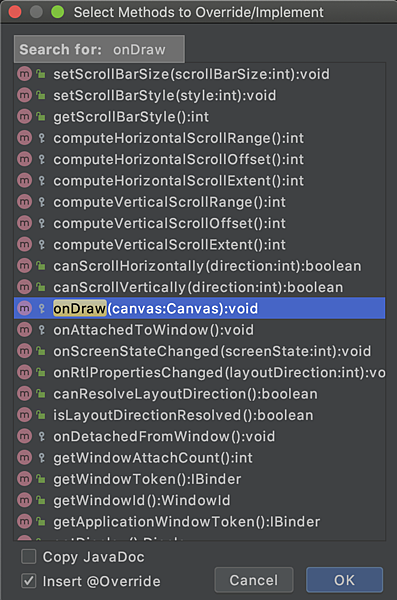

onDraw()

截圖 2020-12-20 上午12.13.10

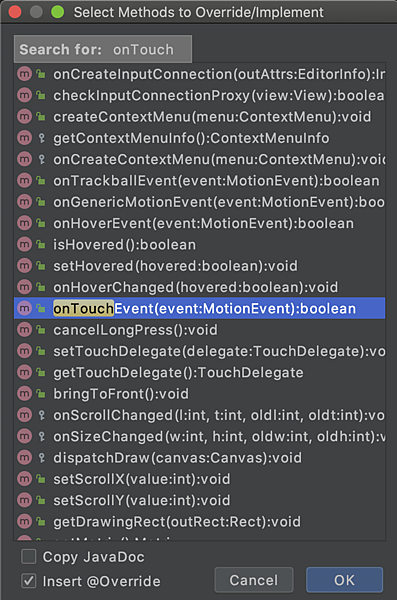

onTouchEvent()

截圖 2020-12-20 上午12.13.58

這三個由上而下分別為

1. 設定畫面尺寸

2. 畫內容

3. 回傳使用者螢幕觸碰事件

那麼接下來，我就直接PO相應的內容了

public class MyCanvasView extends View {

    Context context;
    private Paint   mBitmapPaint;
    private Bitmap mBitmap,background;
    private Canvas  mCanvas;
    //畫筆
    private Path mPath;

    private Paint circlePaint,mPaint;
    private Path circlePath;
    //暫存使用者手指的X,Y座標
    private float mX, mY;
    private static final float TOUCH_TOLERANCE = 4;


    public MyCanvasView(Context context, @Nullable AttributeSet attrs) {
        super(context, attrs);
        this.context = context;

        mPath = new Path();
        mBitmapPaint = new Paint(Paint.DITHER_FLAG);
        //畫點選畫面時顯示的圈圈
        circlePaint = new Paint();
        circlePath = new Path();
        circlePaint.setAntiAlias(true);
        circlePaint.setColor(Color.BLACK);
        circlePaint.setStyle(Paint.Style.STROKE);
        circlePaint.setStrokeJoin(Paint.Join.MITER);
        circlePaint.setStrokeWidth(4f);

        //繪製線條
        mPaint = new Paint();
        mPaint.setAntiAlias(true);
        mPaint.setDither(true);
        mPaint.setColor(Color.GREEN);
        mPaint.setStyle(Paint.Style.STROKE);
        mPaint.setStrokeJoin(Paint.Join.ROUND);
        mPaint.setStrokeCap(Paint.Cap.ROUND);
        mPaint.setStrokeWidth(12);

        background = BitmapFactory.decodeResource(getResources(),R.drawable.aaaaa);

    }

    @Override
    protected void onSizeChanged(int w, int h, int oldw, int oldh) {
        super.onSizeChanged(w, h, oldw, oldh);
        //初始化空畫布
        mBitmap = Bitmap.createBitmap(w, h, Bitmap.Config.ARGB_8888);
        mCanvas = new Canvas(mBitmap);
    }

    @Override
    protected void onDraw(Canvas canvas) {
        super.onDraw(canvas);
        //不要背景圖的話，請從這邊刪
        @SuppressLint("DrawAllocation")
        Bitmap res = Bitmap.createScaledBitmap(background
                ,getWidth(),getHeight(),true);
        canvas.drawBitmap(res,0,0,mBitmapPaint);
        //到這邊

        //取得上一個動作所畫過的內容
        canvas.drawBitmap( mBitmap, 0, 0, mBitmapPaint);
        //依據移動路徑畫線
        canvas.drawPath( mPath,  mPaint);
        //畫圓圈圈
        canvas.drawPath( circlePath,  circlePaint);
    }

    /**覆寫:偵測使用者觸碰螢幕的事件*/
    @Override
    public boolean onTouchEvent(MotionEvent event) {
        float x = event.getX(),y = event.getY();

        switch (event.getAction()) {
            case MotionEvent.ACTION_DOWN:
                touch_start(x, y);
                break;
            case MotionEvent.ACTION_MOVE:
                touch_move(x, y);
                break;
            case MotionEvent.ACTION_UP:
                touch_up();
                break;
        }
        invalidate();
        return true;

    }
    /**觸碰到螢幕時，取得手指的X,Y座標；並順便設定為線的起點*/
    private void touch_start(float x, float y) {
        mPath.reset();
        mPath.moveTo(x, y);
        mX = x;
        mY = y;
    }
    /**在螢幕上滑動時，不斷刷新移動路徑*/
    private void touch_move(float x, float y) {
        //取得目前位置與前一點位置的X距離
        float dx = Math.abs(x - mX);
        //取得目前位置與前一點位置的Y距離
        float dy = Math.abs(y - mY);
        //判斷此兩點距離是否有大於預設的最小值，有才把他畫進去
        if (dx >= TOUCH_TOLERANCE || dy >= TOUCH_TOLERANCE) {
            //畫貝爾茲曲線
            mPath.quadTo(mX, mY, (x + mX)/2, (y + mY)/2);
            //更新上一點X座標
            mX = x;
            //更新上一點Y座標
            mY = y;

            //消滅上一點時的小圈圈位置
            circlePath.reset();
            //更新小圈圈的位置
            circlePath.addCircle(mX, mY, 30, Path.Direction.CW);
        }
    }
    /**當使用者放開時，把位置設為終點*/
    private void touch_up() {
        mPath.lineTo(mX, mY);
        circlePath.reset();
        mCanvas.drawPath(mPath,  mPaint);
        mPath.reset();
    }

}

詳細的介紹我的註解都寫了，還有不懂的話可以留言問喔:D

再來我們要設置外部的接口，也就是給MainActivity.java用的"方法"

我這次撰寫的分別是

1. 清除畫面上所有塗鴉的內容

2. 設置畫筆顏色

3. 設置背景圖片(本案中沒有用到)

而分別對應以下

/**清除所有畫筆內容*/
public void clear(){
    setDrawingCacheEnabled(false);
    onSizeChanged(getWidth(),getHeight(),getWidth(),getHeight());
    invalidate();
    setDrawingCacheEnabled(true);

}
/**設置接口從外部設置畫筆顏色*/
public void setColor(int color){
    mPaint.setColor(color);
}
/**設置接口從外部設置背景圖片*/
public void setBackground(Bitmap bitmap){
    //BitmapFactory.decodeResource(getResources(),R.drawable.aaaaa);
    background = bitmap;
    invalidate();
}

最後，PO一下全部吧

MyCanvasView.java

public class MyCanvasView extends View {

    Context context;
    private Paint   mBitmapPaint;
    private Bitmap mBitmap,background;
    private Canvas  mCanvas;
    //畫筆
    private Path mPath;

    private Paint circlePaint,mPaint;
    private Path circlePath;
    //暫存使用者手指的X,Y座標
    private float mX, mY;
    private static final float TOUCH_TOLERANCE = 4;


    public MyCanvasView(Context context, @Nullable AttributeSet attrs) {
        super(context, attrs);
        this.context = context;

        mPath = new Path();
        mBitmapPaint = new Paint(Paint.DITHER_FLAG);
        //畫點選畫面時顯示的圈圈
        circlePaint = new Paint();
        circlePath = new Path();
        circlePaint.setAntiAlias(true);
        circlePaint.setColor(Color.BLACK);
        circlePaint.setStyle(Paint.Style.STROKE);
        circlePaint.setStrokeJoin(Paint.Join.MITER);
        circlePaint.setStrokeWidth(4f);

        //繪製線條
        mPaint = new Paint();
        mPaint.setAntiAlias(true);
        mPaint.setDither(true);
        mPaint.setColor(Color.GREEN);
        mPaint.setStyle(Paint.Style.STROKE);
        mPaint.setStrokeJoin(Paint.Join.ROUND);
        mPaint.setStrokeCap(Paint.Cap.ROUND);
        mPaint.setStrokeWidth(12);

        background = BitmapFactory.decodeResource(getResources(),R.drawable.aaaaa);

    }

    @Override
    protected void onSizeChanged(int w, int h, int oldw, int oldh) {
        super.onSizeChanged(w, h, oldw, oldh);
        //初始化空畫布
        mBitmap = Bitmap.createBitmap(w, h, Bitmap.Config.ARGB_8888);
        mCanvas = new Canvas(mBitmap);
    }

    @Override
    protected void onDraw(Canvas canvas) {
        super.onDraw(canvas);
        //不要背景圖的話，請從這邊刪
        @SuppressLint("DrawAllocation")
        Bitmap res = Bitmap.createScaledBitmap(background
                ,getWidth(),getHeight(),true);
        canvas.drawBitmap(res,0,0,mBitmapPaint);
        //到這邊

        //取得上一個動作所畫過的內容
        canvas.drawBitmap( mBitmap, 0, 0, mBitmapPaint);
        //依據移動路徑畫線
        canvas.drawPath( mPath,  mPaint);
        //畫圓圈圈
        canvas.drawPath( circlePath,  circlePaint);
    }

    /**覆寫:偵測使用者觸碰螢幕的事件*/
    @Override
    public boolean onTouchEvent(MotionEvent event) {
        float x = event.getX(),y = event.getY();

        switch (event.getAction()) {
            case MotionEvent.ACTION_DOWN:
                touch_start(x, y);
                break;
            case MotionEvent.ACTION_MOVE:
                touch_move(x, y);
                break;
            case MotionEvent.ACTION_UP:
                touch_up();
                break;
        }
        invalidate();
        return true;

    }
    /**觸碰到螢幕時，取得手指的X,Y座標；並順便設定為線的起點*/
    private void touch_start(float x, float y) {
        mPath.reset();
        mPath.moveTo(x, y);
        mX = x;
        mY = y;
    }
    /**在螢幕上滑動時，不斷刷新移動路徑*/
    private void touch_move(float x, float y) {
        //取得目前位置與前一點位置的X距離
        float dx = Math.abs(x - mX);
        //取得目前位置與前一點位置的Y距離
        float dy = Math.abs(y - mY);
        //判斷此兩點距離是否有大於預設的最小值，有才把他畫進去
        if (dx >= TOUCH_TOLERANCE || dy >= TOUCH_TOLERANCE) {
            //畫貝爾茲曲線
            mPath.quadTo(mX, mY, (x + mX)/2, (y + mY)/2);
            //更新上一點X座標
            mX = x;
            //更新上一點Y座標
            mY = y;

            //消滅上一點時的小圈圈位置
            circlePath.reset();
            //更新小圈圈的位置
            circlePath.addCircle(mX, mY, 30, Path.Direction.CW);
        }
    }
    /**當使用者放開時，把位置設為終點*/
    private void touch_up() {
        mPath.lineTo(mX, mY);
        circlePath.reset();
        mCanvas.drawPath(mPath,  mPaint);
        mPath.reset();
    }
    /**清除所有畫筆內容*/
    public void clear(){
        setDrawingCacheEnabled(false);
        onSizeChanged(getWidth(),getHeight(),getWidth(),getHeight());
        invalidate();
        setDrawingCacheEnabled(true);

    }
    /**設置接口從外部設置畫筆顏色*/
    public void setColor(int color){
        mPaint.setColor(color);
    }
    /**設置接口從外部設置背景圖片*/
    public void setBackground(Bitmap bitmap){
        //BitmapFactory.decodeResource(getResources(),R.drawable.aaaaa);
        background = bitmap;
        invalidate();
    }
}

3. 撰寫MainActivity.java

這裡完全沒難度，直接PO

MainActivity.java

public class MainActivity extends AppCompatActivity {

    @Override
    protected void onCreate(Bundle savedInstanceState) {
        super.onCreate(savedInstanceState);
        setContentView(R.layout.activity_main);

        Button btClear,btRed,btBlue,btGreen;
        MyCanvasView canvasView = findViewById(R.id.myCanvasView);
        btClear = findViewById(R.id.button_Clear);
        btGreen = findViewById(R.id.button_Green);
        btBlue = findViewById(R.id.button_Blue);
        btRed = findViewById(R.id.button_Red);

        btClear.setOnClickListener(v->{ canvasView.clear(); });
        btGreen.setOnClickListener(v -> {canvasView.setColor(Color.GREEN);});
        btBlue.setOnClickListener(v -> {canvasView.setColor(Color.BLUE);});
        btRed.setOnClickListener(v -> {canvasView.setColor(Color.RED);});

    }
}

啊...其實我以為會是長篇大論的，結果一下子就寫完了...囧rz

這篇其實我剛以往不一樣，這篇算是寫得非常久

我以往寫程式網誌時，大部分都是程式寫很快，網誌寫很久

但這次正好相反，我的程式寫得很久，網誌反而寫得很快

甚至我都還一直努力回想我今天下午到底是哪裡卡住了= ="""

好吧，雖然我自認為有點虎頭蛇尾，但是寫完了就是寫完了，就別再廢話了XD

最後...

程式設計筆記 Java Android Studio Andoird androidapp開發 Canvas canvas 塗鴉牆塗鴉板 Android canvas touch move Canvas touch canvas draw Draw in Canvas by finger Android 畫圖 Fingerpaint Draw in Canvas 画布Canvas Custom Drawing Android 繪圖

碼農日常

碼農日常大小事

碼農日常發表在痞客邦留言(17) 人氣()

E-mail轉寄

«	十二月 2024					»
日	一	二	三	四	五	六
1	2	3	4	5	6	7
8	9	10	11	12	13	14
15	16	17	18	19	20	21
22	23	24	25	26	27	28
29	30	31

碼農日常大小事

認真打好每一篇文章，認真分享程序猿每一件大小事；走過晃過依然滿載而歸

Hello
