今天要來說說RecyclerView+Shared Element的應用

...如果就著功能描述來說，就是"點擊清單內的圖片元件，並使之詳細顯示"這樣吧！

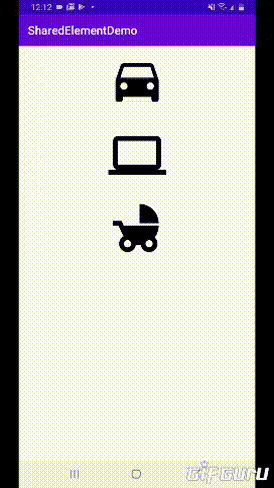

如下Gif操作

當時我在還不知道這種操作的關鍵字時，我是用這段字搜尋的

"RecyclerView點擊放大"

(ﾟдﾟ；)(ﾟдﾟ；)(ﾟдﾟ；)(ﾟдﾟ；)(ﾟдﾟ；)

好在還真的有人這樣寫XD，於是也很快就知道了"Shared Element"這個詞

總而言之言而總之，就是這樣了解到了這個東西。

那閒聊到這，馬上來聊這個元件吧！

Github

->https://github.com/thumbb13555/SharedElementDemo/tree/master

1. 核心程式碼

基本上，雖然仿間給了這項功能叫做Shared Element，但是其本質上就是一個"Activity的跳轉"而已(・∀・)

...然後再加上跳轉動畫這樣（笑）

為何我這樣說？其實看我程式怎麼寫就知道

這是我在今天範例中跳轉到詳細視窗的程式片段

/**點擊後，跳轉至Shared Element*/
Intent intent = new Intent(MainActivity.this, SharedView.class);
/**挾帶資料*/
intent.putExtra("Detail", imageId);
/**設置Activity跳轉傳輸動畫*/
ActivityOptionsCompat options = ActivityOptionsCompat.makeSceneTransitionAnimation(
        MainActivity.this, imageView, ViewCompat.getTransitionName(imageView));
startActivity(intent, options.toBundle());

其實就如同我說的，他不過就是一個跳頁的程式對吧？

那動畫怎麼來？主要就是這行啦

/**設置Activity跳轉傳輸動畫*/
ActivityOptionsCompat options = ActivityOptionsCompat.makeSceneTransitionAnimation(
        MainActivity.this, imageView, ViewCompat.getTransitionName(imageView));

是吧？沒有想像中的難吧

那這篇文章就結束囉！謝謝各位！

看來你沒這麼容易被騙(笑)

好啦不要生氣(´･_･｀)抱歉浪費你滾滑鼠的時間

那接下來就是實作囉

2. 架構介紹

如下圖

在開始前，可先按照我的架構把需要的檔案建好

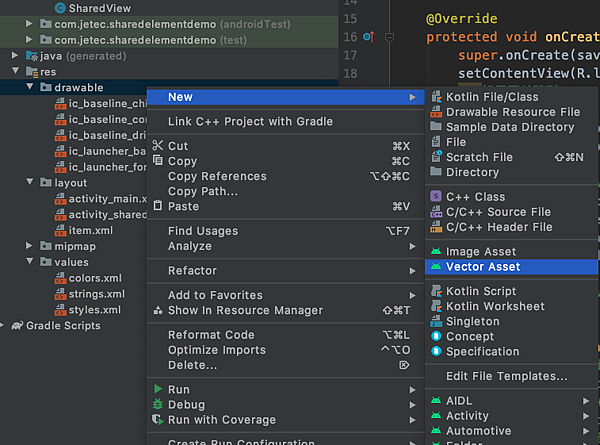

至於建圖片的方法如下

drawable->右鍵->New->Vector Asset

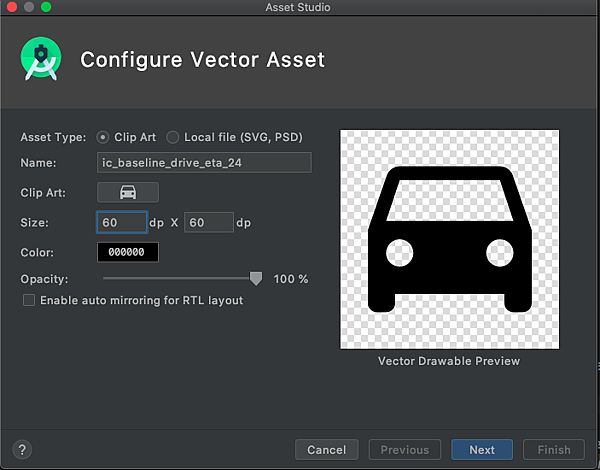

然後選擇你喜歡的圖片，並決定大小就ＯＫ囉

3. 撰寫界面檔

接著是撰寫界面檔案，我先把全部給你後再來告訴你重點

activity_main.xml

<?xml version="1.0" encoding="utf-8"?>
<androidx.constraintlayout.widget.ConstraintLayout xmlns:android="http://schemas.android.com/apk/res/android"
    xmlns:app="http://schemas.android.com/apk/res-auto"
    xmlns:tools="http://schemas.android.com/tools"
    android:layout_width="match_parent"
    android:layout_height="match_parent"
    tools:context=".MainActivity">

    <androidx.recyclerview.widget.RecyclerView
        android:id="@+id/recyclerview"
        android:layout_width="0dp"
        android:layout_height="0dp"
        app:layout_constraintBottom_toBottomOf="parent"
        app:layout_constraintEnd_toEndOf="parent"
        app:layout_constraintStart_toStartOf="parent"
        app:layout_constraintTop_toTopOf="parent" />
</androidx.constraintlayout.widget.ConstraintLayout>

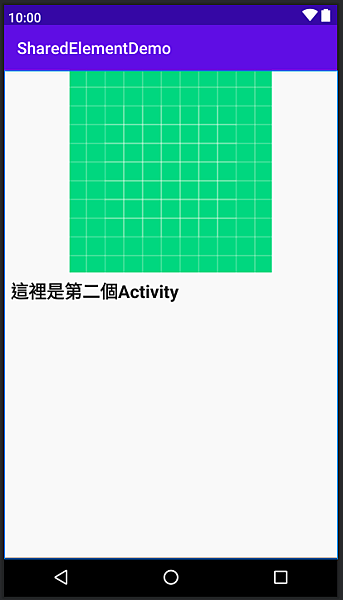

activity_shared_view.xml

<?xml version="1.0" encoding="utf-8"?>
<androidx.constraintlayout.widget.ConstraintLayout xmlns:android="http://schemas.android.com/apk/res/android"
    xmlns:app="http://schemas.android.com/apk/res-auto"
    xmlns:tools="http://schemas.android.com/tools"
    android:layout_width="match_parent"
    android:layout_height="match_parent"
    tools:context=".SharedView">

    <ImageView
        android:id="@+id/imageView_Detail"
        android:layout_width="0dp"
        android:layout_height="250dp"
        app:layout_constraintEnd_toEndOf="parent"
        app:layout_constraintStart_toStartOf="parent"
        app:layout_constraintTop_toTopOf="parent"
        app:srcCompat="@drawable/ic_launcher_background"
        android:transitionName="example_transition"/>

    <TextView
        android:id="@+id/textView"
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:layout_marginStart="8dp"
        android:layout_marginTop="8dp"
        android:text="這裡是第二個Activity"
        android:textAppearance="@style/TextAppearance.AppCompat.Large"
        android:textStyle="bold"
        app:layout_constraintStart_toStartOf="parent"
        app:layout_constraintTop_toBottomOf="@+id/imageView_Detail" />
</androidx.constraintlayout.widget.ConstraintLayout>

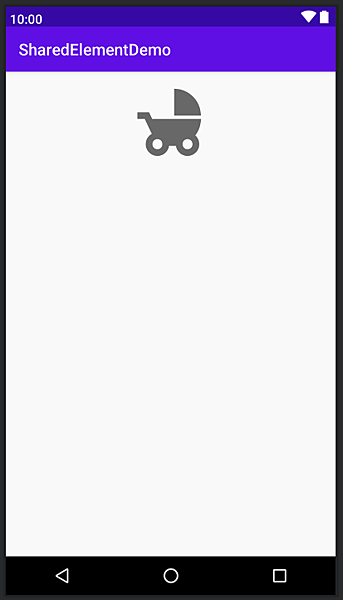

item.xml

<?xml version="1.0" encoding="utf-8"?>
<androidx.constraintlayout.widget.ConstraintLayout xmlns:android="http://schemas.android.com/apk/res/android"
    xmlns:app="http://schemas.android.com/apk/res-auto"
    xmlns:tools="http://schemas.android.com/tools"
    android:layout_width="match_parent"
    android:layout_height="wrap_content"
    android:layout_margin="5dp"
    android:background="?android:attr/selectableItemBackground"
    android:clickable="true"
    android:focusable="true"
    >

    <ImageView
        android:id="@+id/imageView_Image"
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:layout_marginTop="8dp"
        android:layout_marginBottom="8dp"
        app:layout_constraintBottom_toBottomOf="parent"
        app:layout_constraintEnd_toEndOf="parent"
        app:layout_constraintStart_toStartOf="parent"
        app:layout_constraintTop_toTopOf="parent"
        app:srcCompat="@drawable/ic_baseline_child_friendly_24"
        android:transitionName="example_transition"
        />

</androidx.constraintlayout.widget.ConstraintLayout>

嘿！別複製得太爽

注意到該注意的地方了嗎？

沒錯，這行( ﾟДﾟ)

android:transitionName="example_transition"

這行可以理解為做一個標記，將想要有動畫的元件套上去

然後開始的元件跟結束的元件都要有，這樣一來就完成動畫標記囉！

4. 潦草交代一下撰寫內容

對新手而言今天最難的部分反而是RecyclerView吧XD

真的不會的請移步！

☞碼農日常-『Android studio』基本RecyclerView用法

我直接先貼RecyclerView的Adapter!

RecyclerViewAdapter.java

class RecyclerViewAdapter extends RecyclerView.Adapter<RecyclerViewAdapter.ViewHolder> {
    int[] images;
    public OnImageClick onImageClick;

    /**
     * 使點擊到的資訊傳輸到Activity
     */
    public void ItemClick(OnImageClick onImageClick) {
        this.onImageClick = onImageClick;
    }

    public RecyclerViewAdapter(int[] images) {
        this.images = images;
    }

    public class ViewHolder extends RecyclerView.ViewHolder {
        private ImageView imageView;

        public ViewHolder(@NonNull View itemView) {
            super(itemView);
            imageView = itemView.findViewById(R.id.imageView_Image);
        }
    }

    @NonNull
    @Override
    public ViewHolder onCreateViewHolder(@NonNull ViewGroup parent, int viewType) {
        View view = LayoutInflater.from(parent.getContext()).inflate(R.layout.item, parent, false);
        return new ViewHolder(view);
    }

    @Override
    public void onBindViewHolder(@NonNull final ViewHolder holder, final int position) {
        holder.imageView.setImageDrawable(holder.itemView.getResources().getDrawable(images[position]));
        /**偵測點擊了item*/
        holder.itemView.setOnClickListener(new View.OnClickListener() {
            @Override
            public void onClick(View v) {
                onImageClick.onImageClick(images[position], holder.imageView);
            }
        });
    }

    @Override
    public int getItemCount() {
        return images.length;
    }

    /**
     * 設置interface,使點擊到的item資料傳輸至外部Activity
     */
    interface OnImageClick {
        void onImageClick(int imageId, ImageView imageView);
    }
}

再來是MainActivity的部分

MainActivity.java

public class MainActivity extends AppCompatActivity {

    @Override
    protected void onCreate(Bundle savedInstanceState) {
        super.onCreate(savedInstanceState);
        setContentView(R.layout.activity_main);
        /**設置圖片陣列*/
        int[] images = {R.drawable.ic_baseline_drive_eta_24
                , R.drawable.ic_baseline_computer_24
                , R.drawable.ic_baseline_child_friendly_24};

        /**設置Recyclerview*/
        RecyclerView recyclerView = findViewById(R.id.recyclerview);
        RecyclerViewAdapter adapter = new RecyclerViewAdapter(images);
        recyclerView.setLayoutManager(new LinearLayoutManager(this));
        recyclerView.setAdapter(adapter);

        /**取得點擊Recyclerview得到的內容*/
        adapter.ItemClick(new RecyclerViewAdapter.OnImageClick() {
            @Override
            public void onImageClick(int imageId, ImageView imageView) {
                /**點擊後，跳轉至Shared Element*/
                Intent intent = new Intent(MainActivity.this, SharedView.class);
                /**挾帶資料*/
                intent.putExtra("Detail", imageId);
                /**設置Activity跳轉傳輸動畫*/
                ActivityOptionsCompat options = ActivityOptionsCompat.makeSceneTransitionAnimation(
                        MainActivity.this, imageView, ViewCompat.getTransitionName(imageView));
                startActivity(intent, options.toBundle());

            }
        });
    }
}

這一段有沒有很熟悉呢？

/**點擊後，跳轉至Shared Element*/
Intent intent = new Intent(MainActivity.this, SharedView.class);
/**挾帶資料*/
intent.putExtra("Detail", imageId);
/**設置Activity跳轉傳輸動畫*/
ActivityOptionsCompat options = ActivityOptionsCompat.makeSceneTransitionAnimation(
        MainActivity.this, imageView, ViewCompat.getTransitionName(imageView));
startActivity(intent, options.toBundle());

沒錯！就是一開始說的那一段

然後就剩接收端了

SharedView.java

public class SharedView extends AppCompatActivity {

    @Override
    protected void onCreate(Bundle savedInstanceState) {
        super.onCreate(savedInstanceState);
        setContentView(R.layout.activity_shared_view);
        /**取得從上個Activity得到的id*/
        int id = getIntent().getIntExtra("Detail",R.drawable.ic_launcher_background);

        /**將Intent得到的資源ID放進Shared的ImageView*/
        ImageView imageView = findViewById(R.id.imageView_Detail);
        imageView.setImageDrawable(getDrawable(id));
    }
}

執行！

結語

OK，又是一篇簡單的功能完成了！

這個功能當時是親自被老闆要求的XD，後來隨便弄了弄後去交差(並沒有...)老闆也挺滿意(笑)

就如我一開始說的，寫這資料的人意外地並沒有很多，但是真不愧是我們台灣西邊的泱泱大國，隨便查都有相似的(只是未必每個人都寫得很好...)

那麼希望各位都能如實完成想要的功能喔！再會！
