安安~

今天呢~要來做超音波模組啦!!

首先，根據之前查詢的結果，發現到中文的網站寫3 pin超音波模組的好像不多

因此今天就來玩一下啦~

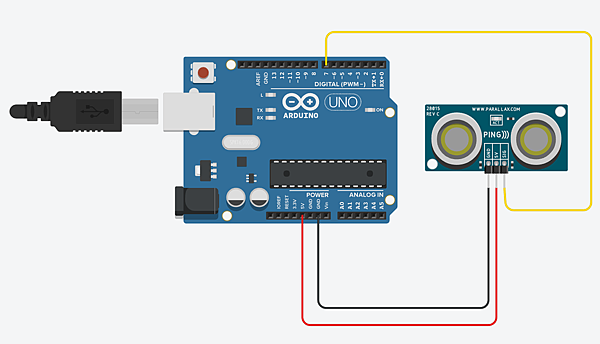

那麼，來看看接線圖(其實這些官網都有喔~)

參考:https://www.arduino.cc/en/Tutorial/Ping

OK，然後來coding了~

其實我也是都看官網的啦(笑)

不過小弟在這邊幫大家把主要的一些變數抓出來，幫助大家修改ㄜ

const int pingPin = 7;//自由修改

void setup()
{
    Serial.begin(9600);
}

void loop()
{

  long duration, inches, cm;//自由修改

  pinMode(pingPin, OUTPUT);
  digitalWrite(pingPin, LOW);
  delayMicroseconds(2);
  digitalWrite(pingPin, HIGH);
  delayMicroseconds(5);
  digitalWrite(pingPin, LOW);

  pinMode(pingPin, INPUT);
  duration = pulseIn(pingPin, HIGH);

  inches = microsecondsToInches(duration);
  cm = microsecondsToCentimeters(duration);

  Serial.print(inches);
  Serial.print("in, ");
  Serial.print(cm);
  Serial.print("cm");
  Serial.println();

  delay(100);
}

long microsecondsToInches(long microseconds)
 {
     return microseconds / 74 / 2;
  }

long microsecondsToCentimeters(long microseconds)
{
   return microseconds / 29 / 2;
 }

首先，預設腳位是第七腳，程式第一行就是了，自由修改

再來，cm那個變數，它會自動回傳一個數值，而這個數值，就是物體跟模組之間的距離囉!

剛好最近，有人問我如果要量身高怎麼辦

雖然我是第一次聽說有人用這東西量身高拉==""但是如果不考慮雜七雜八的問題，那我想其實只要

身高=地面總高-測量距離 就可以了

因此，我幫他寫的程式就如下(這也是一種應用型ㄜ)

const int pingPin = 7;

int height;

void setup() {
    Serial.begin(9600);
}

void loop() {

  long duration, inches, cm;
  height=(305-cm);//身高測量


  pinMode(pingPin, OUTPUT);
  digitalWrite(pingPin, LOW);
  delayMicroseconds(2);
  digitalWrite(pingPin, HIGH);
  delayMicroseconds(5);
  digitalWrite(pingPin, LOW);


  pinMode(pingPin, INPUT);
  duration = pulseIn(pingPin, HIGH);


  inches = microsecondsToInches(duration);
  cm = microsecondsToCentimeters(duration);

  Serial.print(inches);
  Serial.print("in, ");
  Serial.print(cm);
  Serial.print("cm, ");
  Serial.print("height=");
  Serial.print(height);

  Serial.println();

  delay(100);
}

long microsecondsToInches(long microseconds) {

  return microseconds / 74 / 2;
}

long microsecondsToCentimeters(long microseconds) {

}

OK,搞定囉!

這樣數值出來就會像這樣

OK，那關於他的介紹就到此ㄜ

Bye!
